パーツの確認

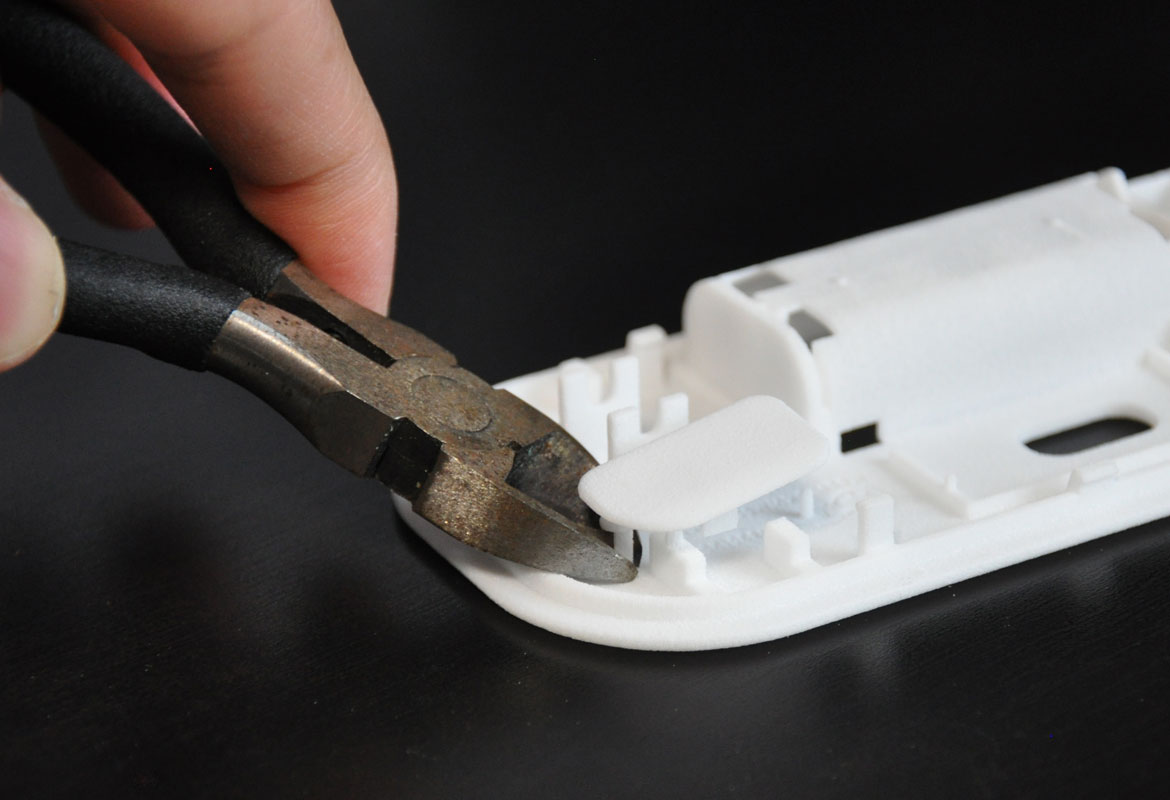

- 使用ツール: ニッパー, カッター,
必要な工具を用意します。

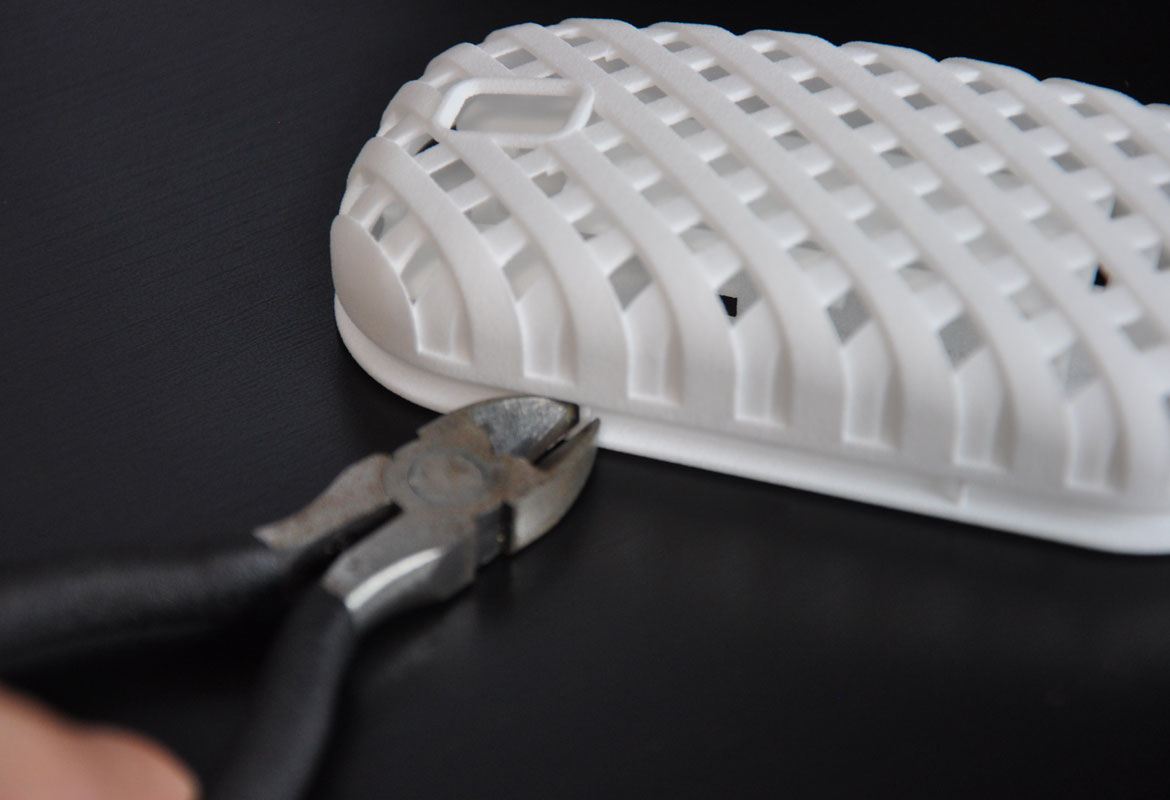

・ニッパー

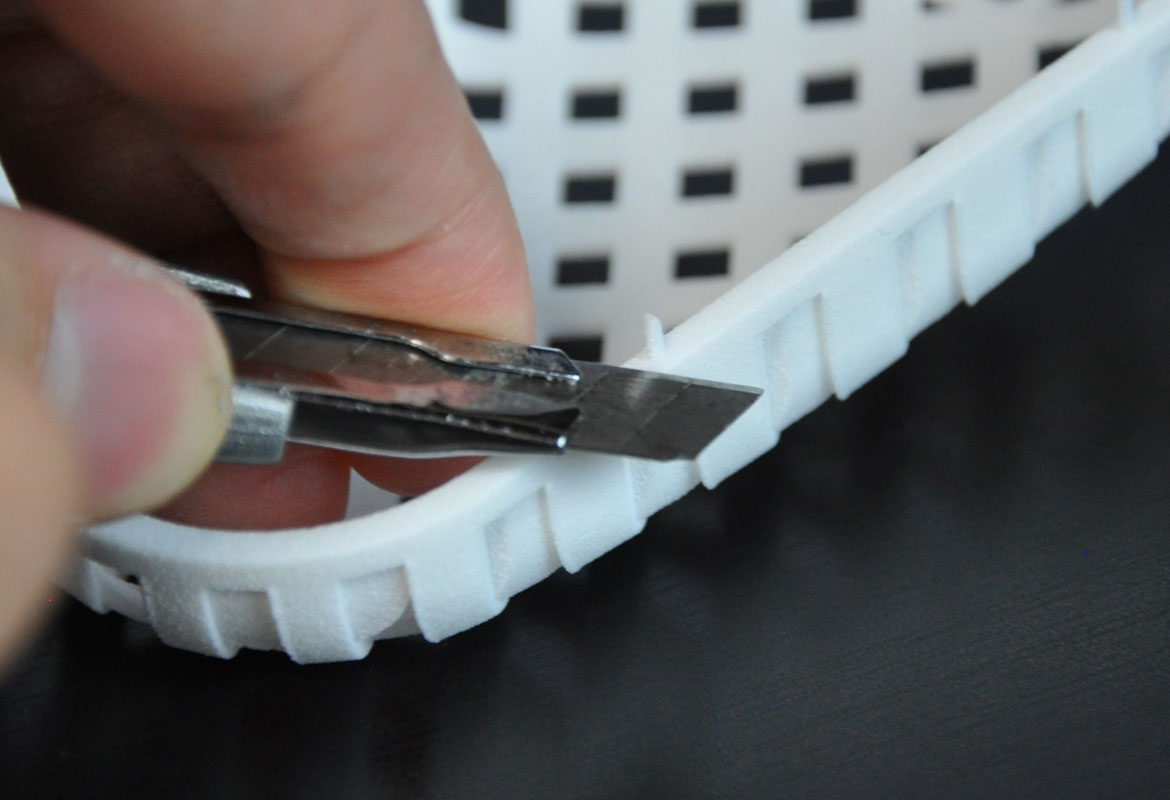

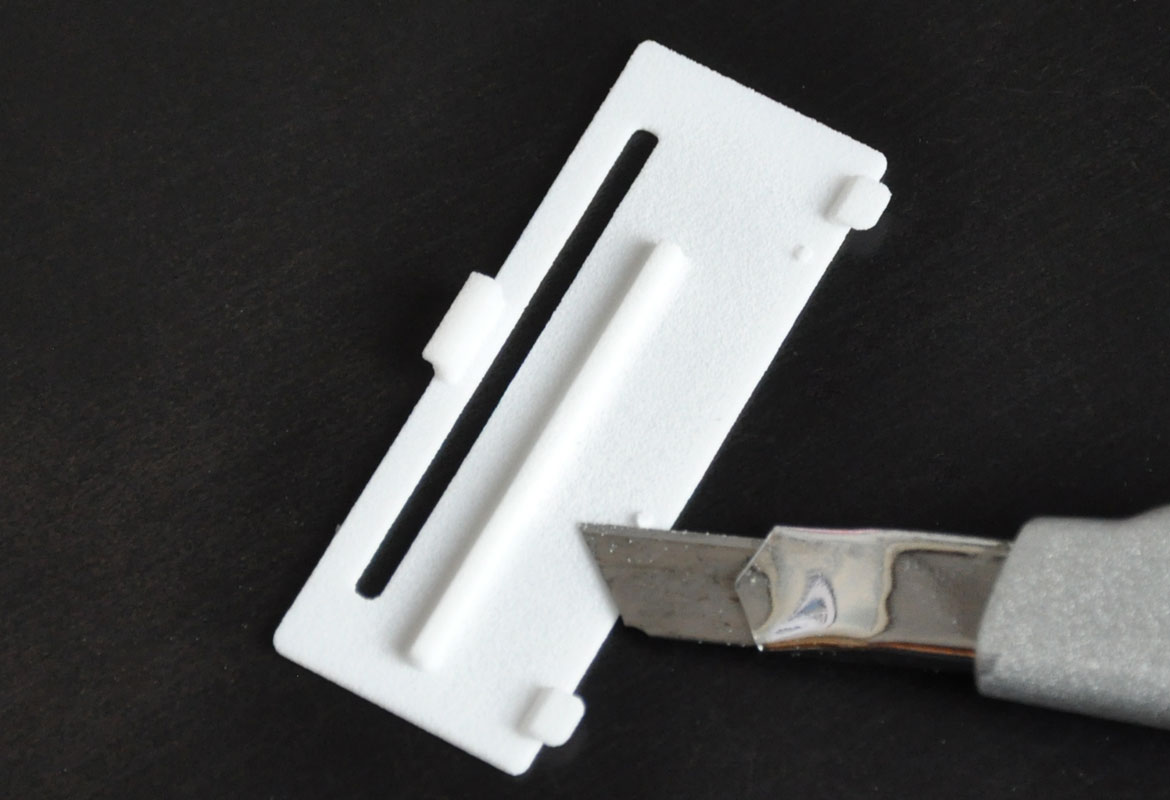

・カッター

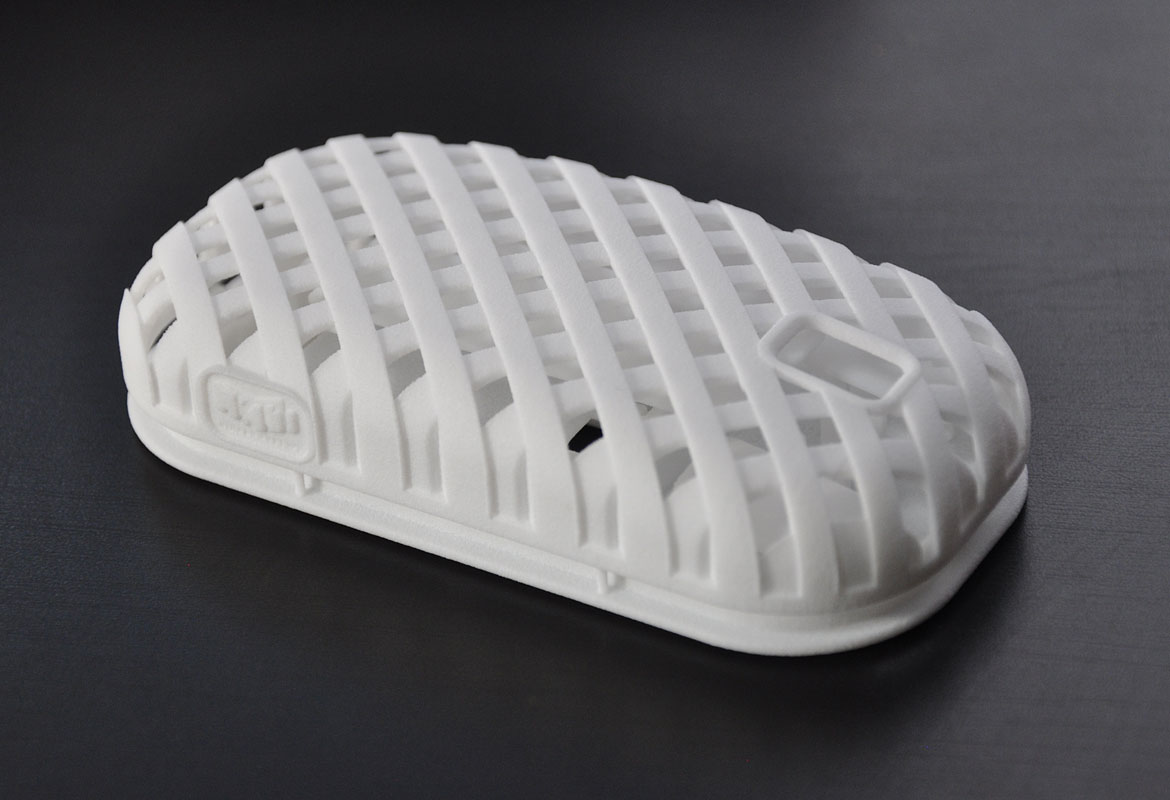

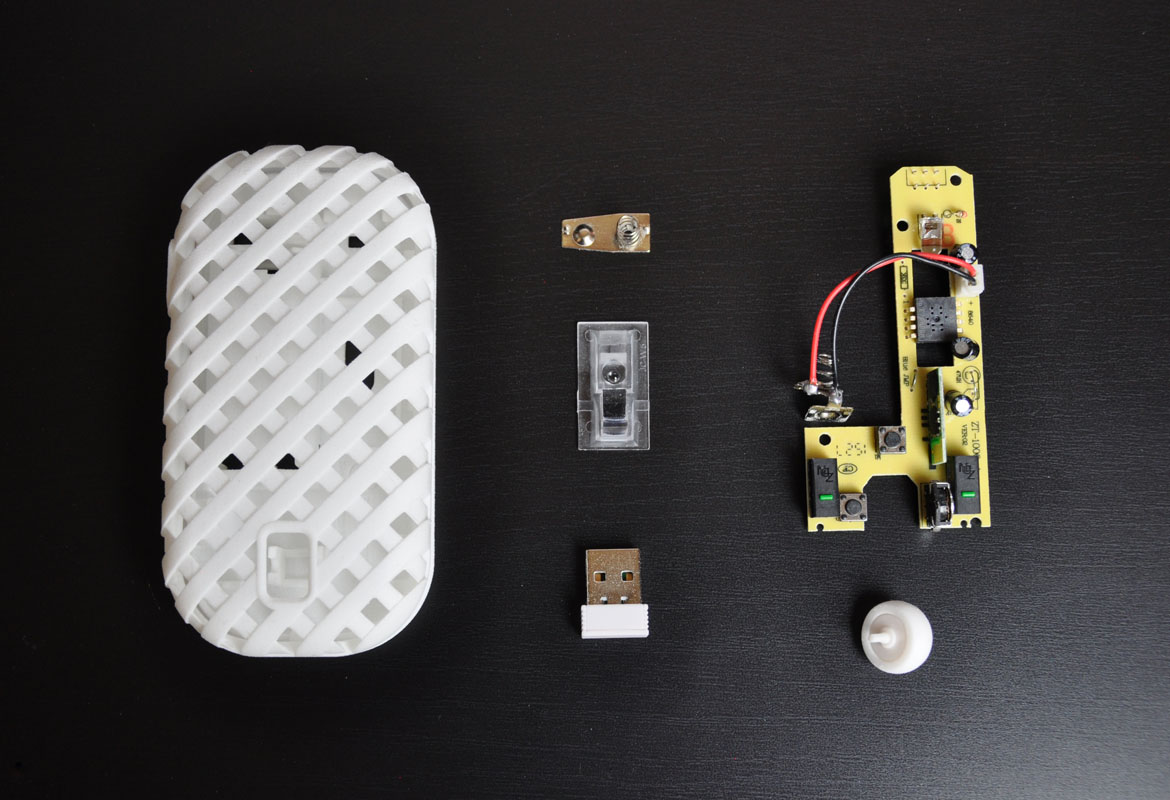

梱包からパーツ一式を取り出して、付属品を確認します。

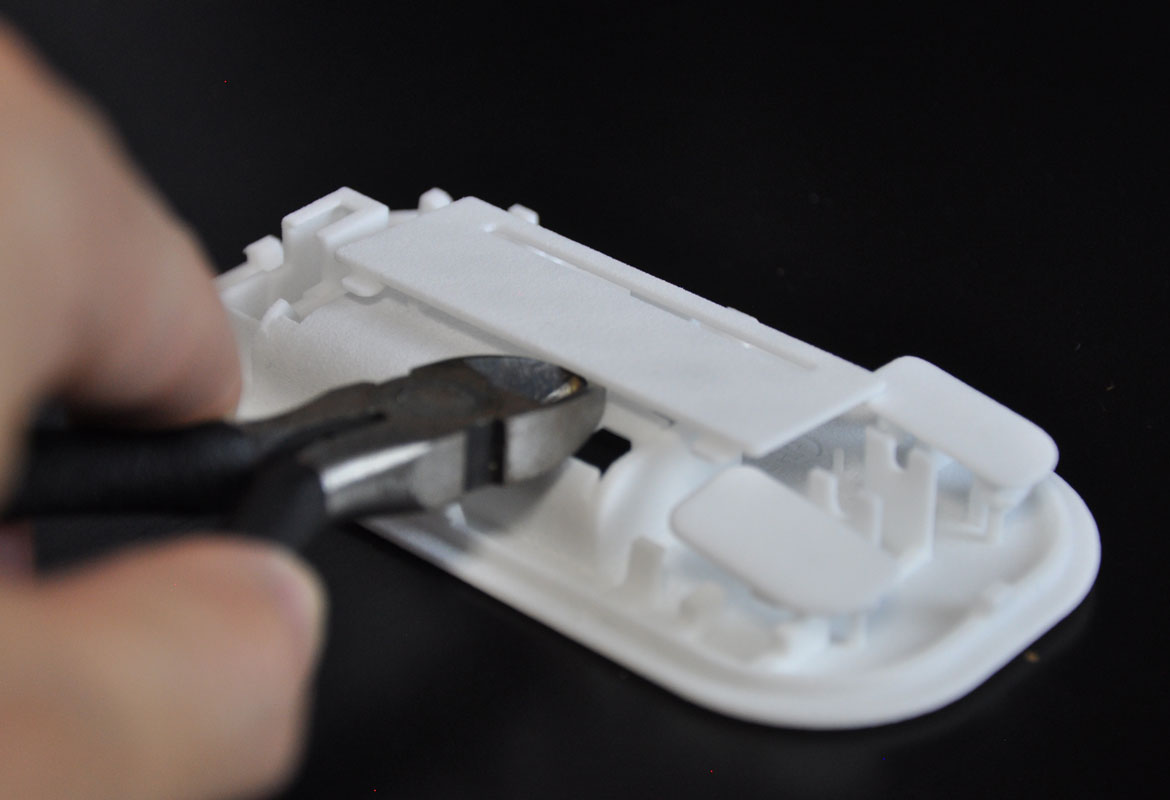

・3Dプリントパーツ
(ベース、カバー、ボタン左、ボタン右、電池カバーが一体化しています)
・マウス基板
・スクロールホイール
・電池端子1
・電子端子2
・偏光パーツ
・USBレシーバー

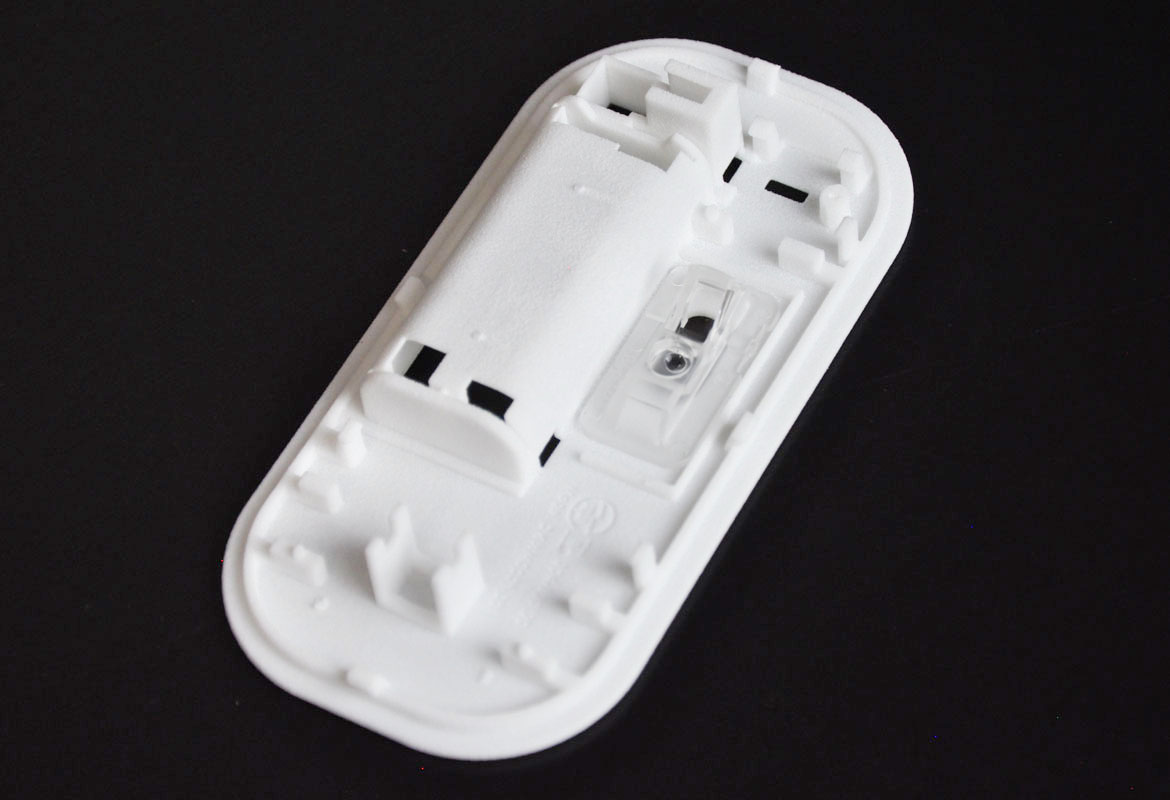

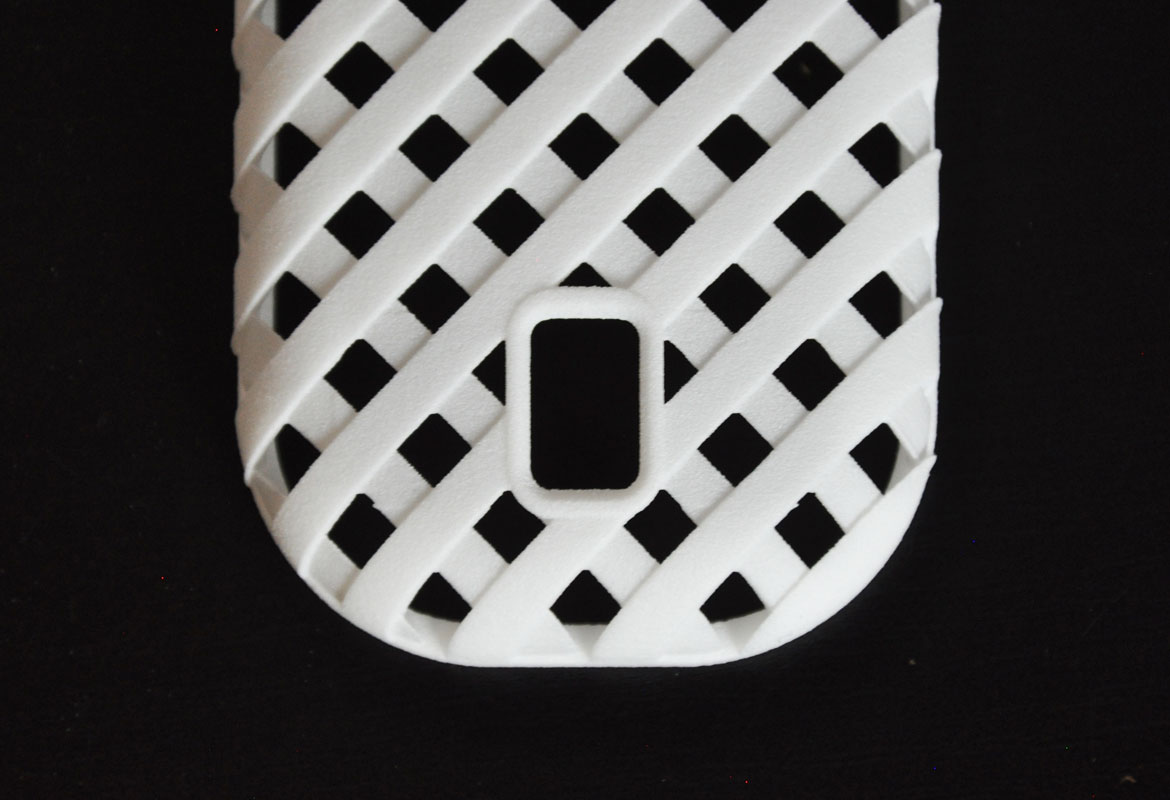

ベースを平らな面に置き、ベース上の四角い枠状の箇所に入るように偏光パーツをおきます。
偏光パーツは下の画像と同じ向きになるようにしてください。

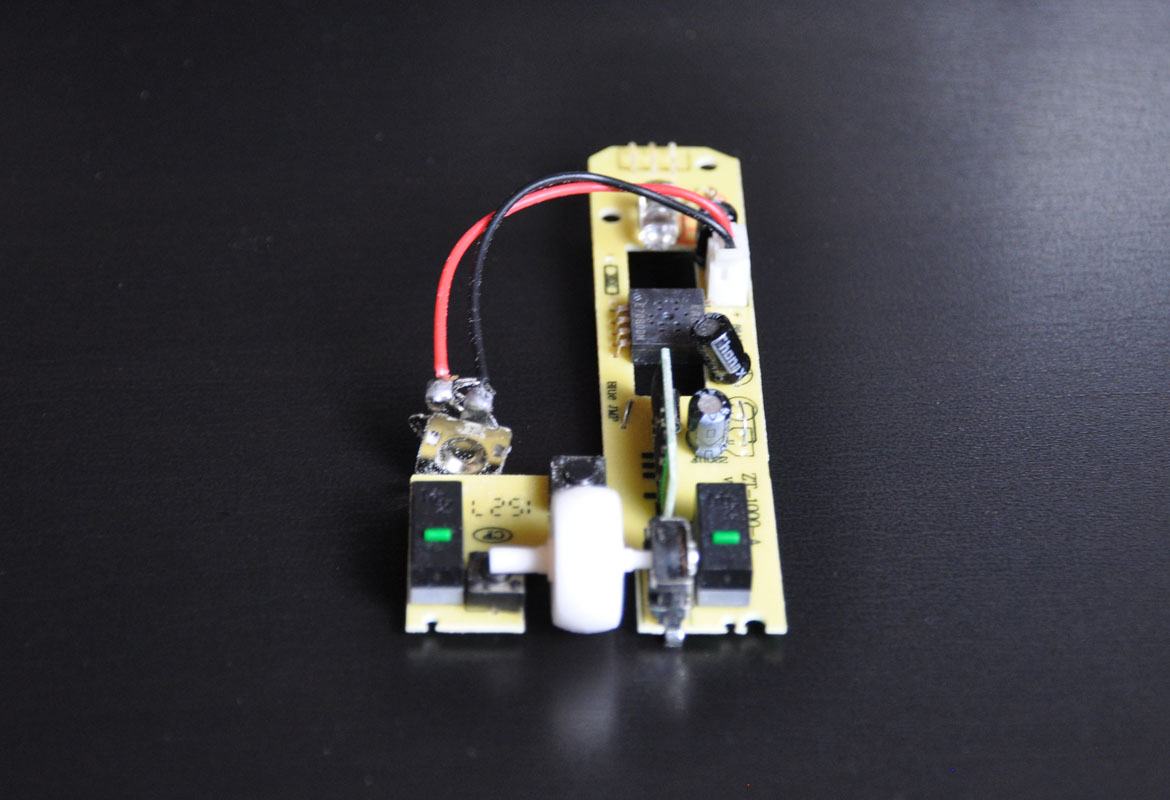

スクロールホイールの細いほうの軸を、マウス基板上のエンコーダーに差し込みます。
嵌合が緩く、ホイールが落ちやすいので注意してください。

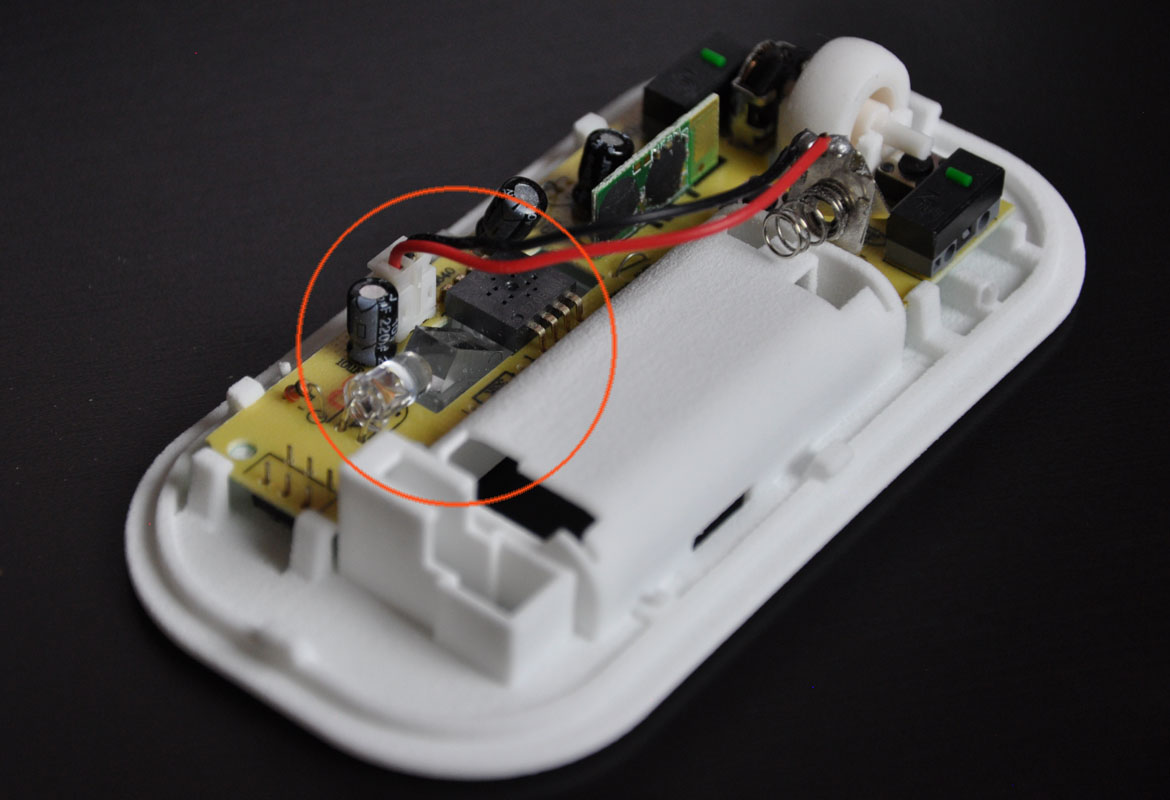

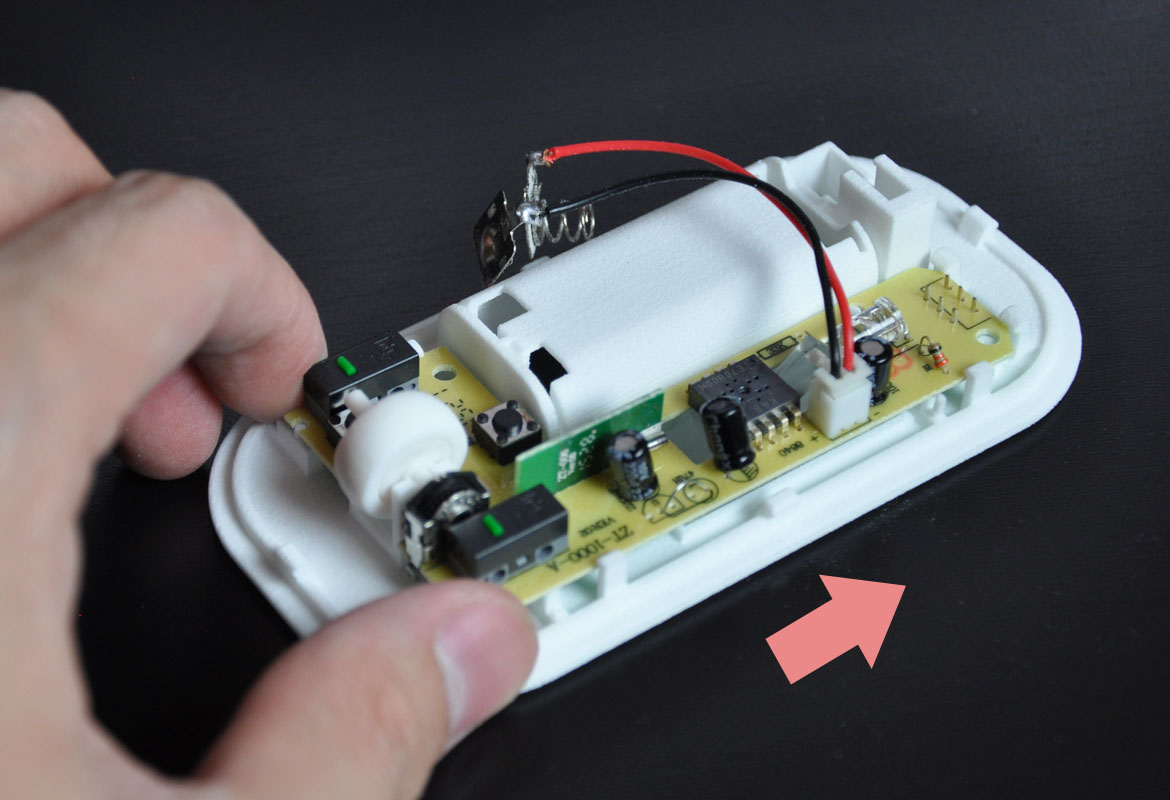

スクロールホイールをはめ込んだ基板を、爪でベースに固定します。
矢印の向きに基板をベースにスライドさせて置き、5ヶ所のツメの付近の基板を押し込んで、爪が基板をしっかり固定するようにします。
このとき同時に偏光パーツを挟み込むので、基板上の光学モジュールの凸部分が偏光パーツの凹とちょうどはまるように、偏光パーツの位置も調整してください。
偏光パーツが正しく挟み込まれているか確認するために、
基板がベースと平行になっているかどうかを確認します。

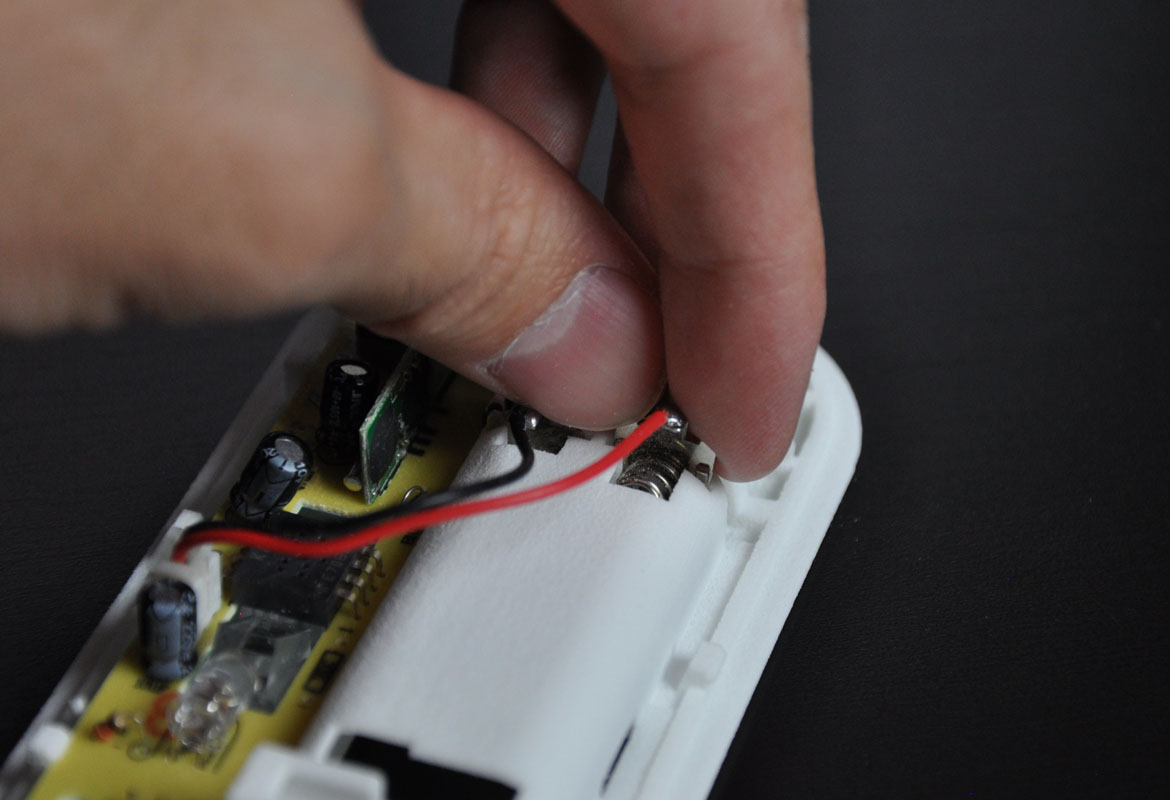

基板のコネクタに嵌合された電池端子をベースに取り付けます。
バネのついたほうが外側、バネのないほうを内側に差し込みます。

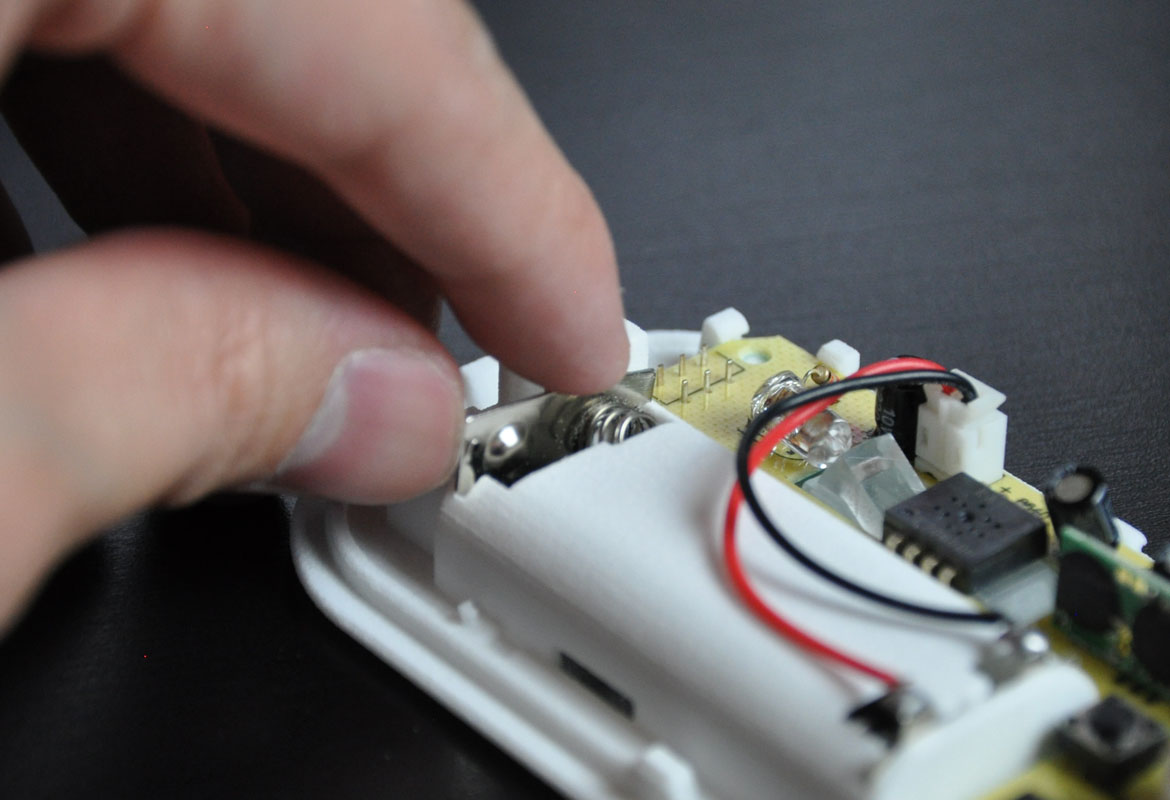

電池端子をもう一方に取り付けます。
バネのついたほうが内側になるようにします。

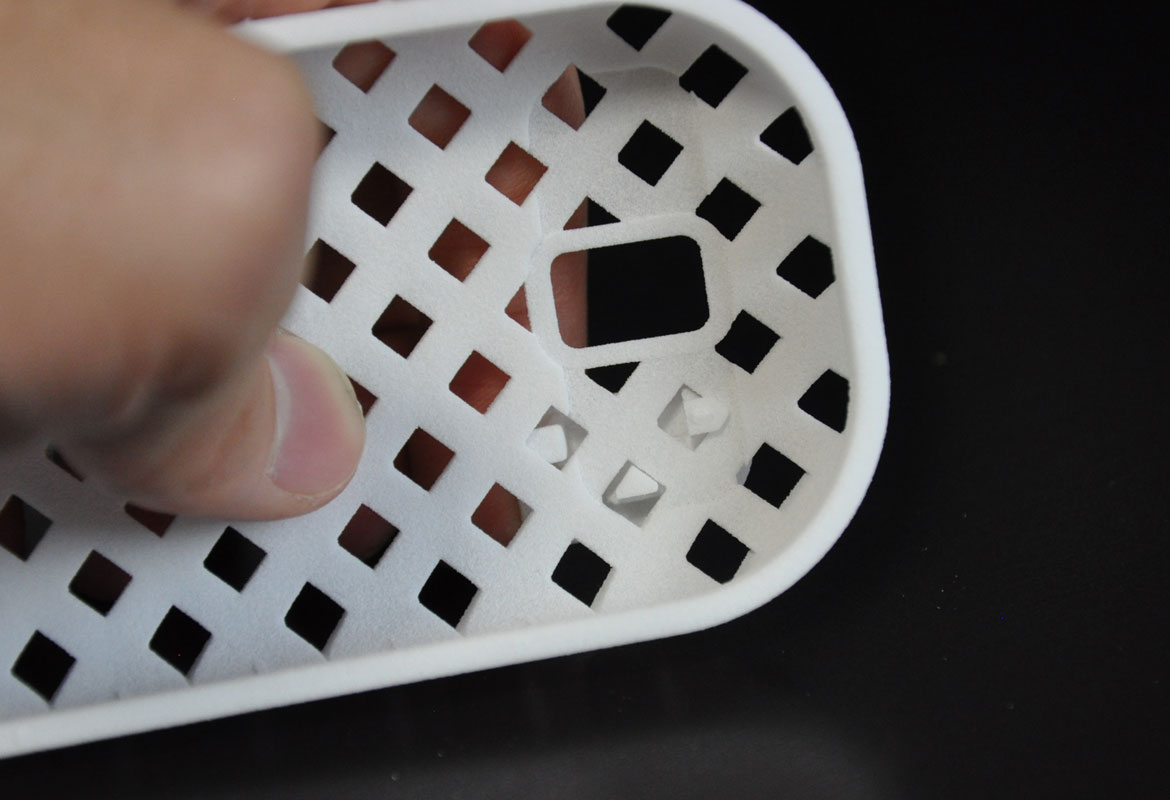

カバーにクリック用のボタンを取り付けます。
画像の位置のカバー穴に、ボタンの裏面のフックをひっかけ
ボタン全体を少し撓ませるようにして、逆側のフックを押し込みます。
左右のボタンを同じようにしてセットしてください。
カバーをベースに取り付けます。

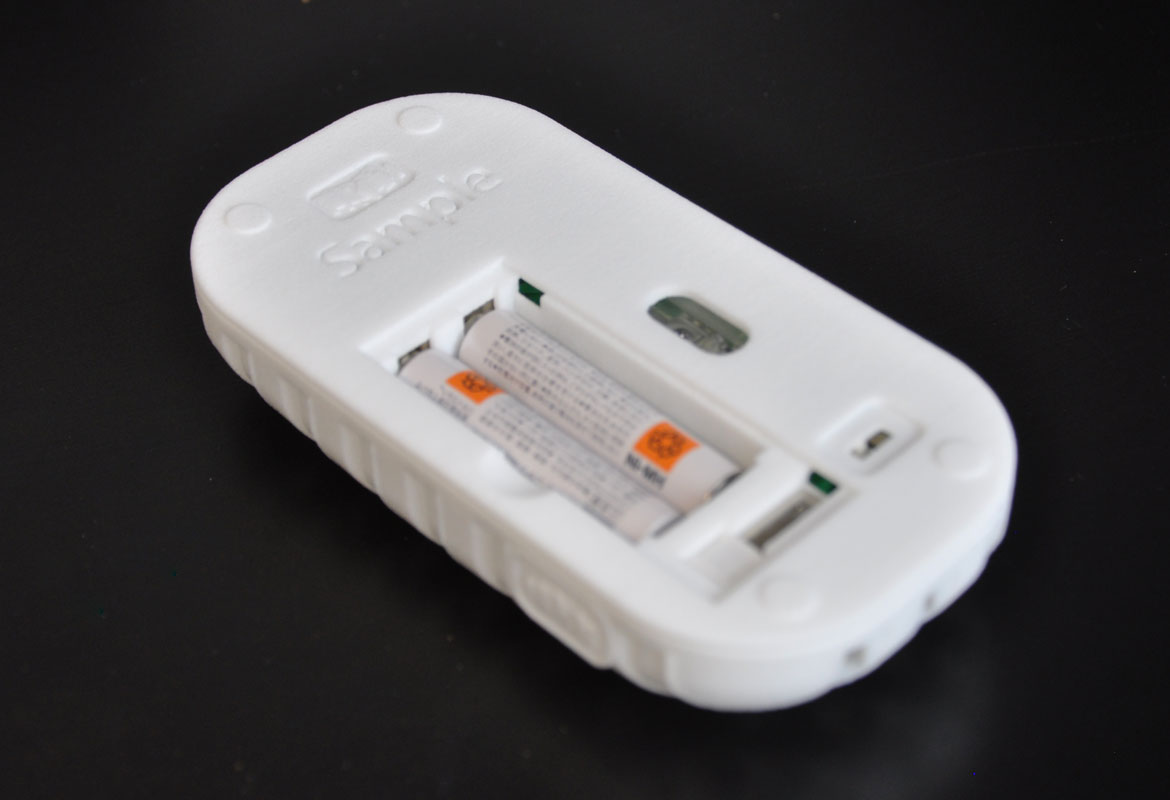

電池を入れて、電池カバーをしてください。カバー内にはUSBレシーバーを収納するスペースがあります。

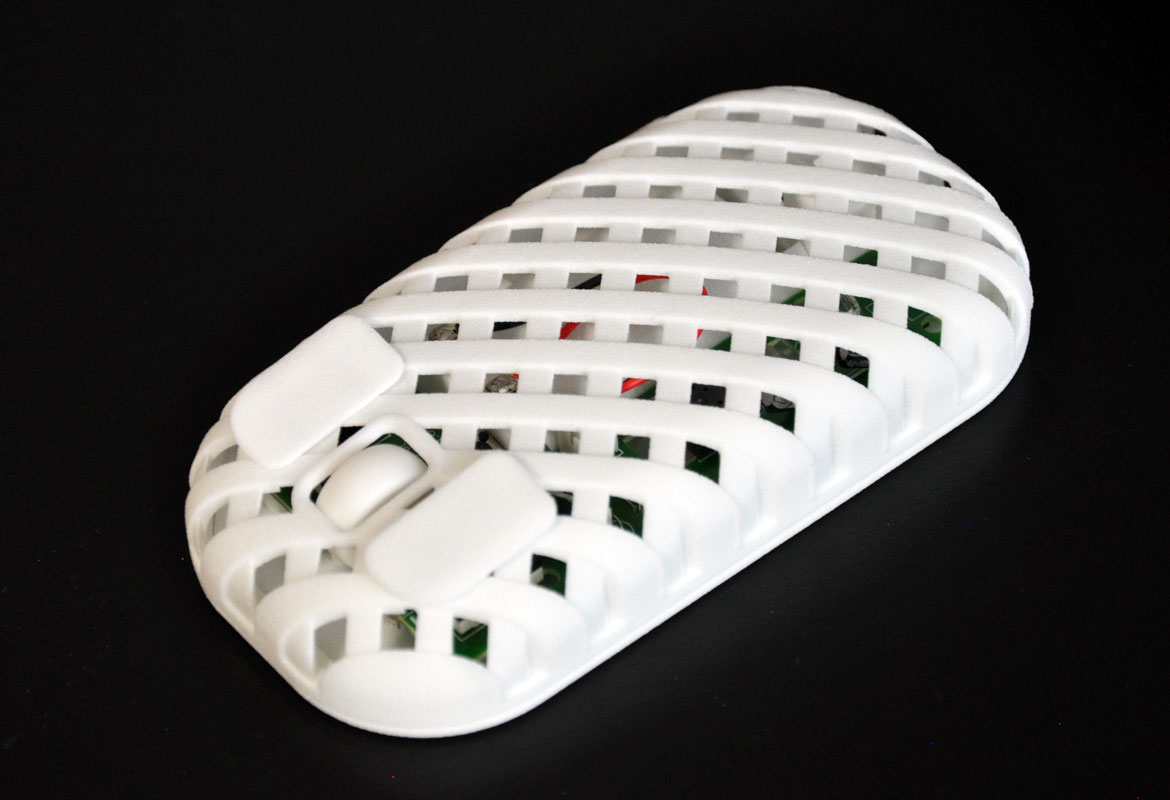

これで組立は完了です。
