1.キットの基本的な組立方法

1.1

パーツの確認

  • 使用ツール: ニッパー, カッター, ハサミ,

必要な工具を用意します。
・ニッパー
・カッター
・ハサミ

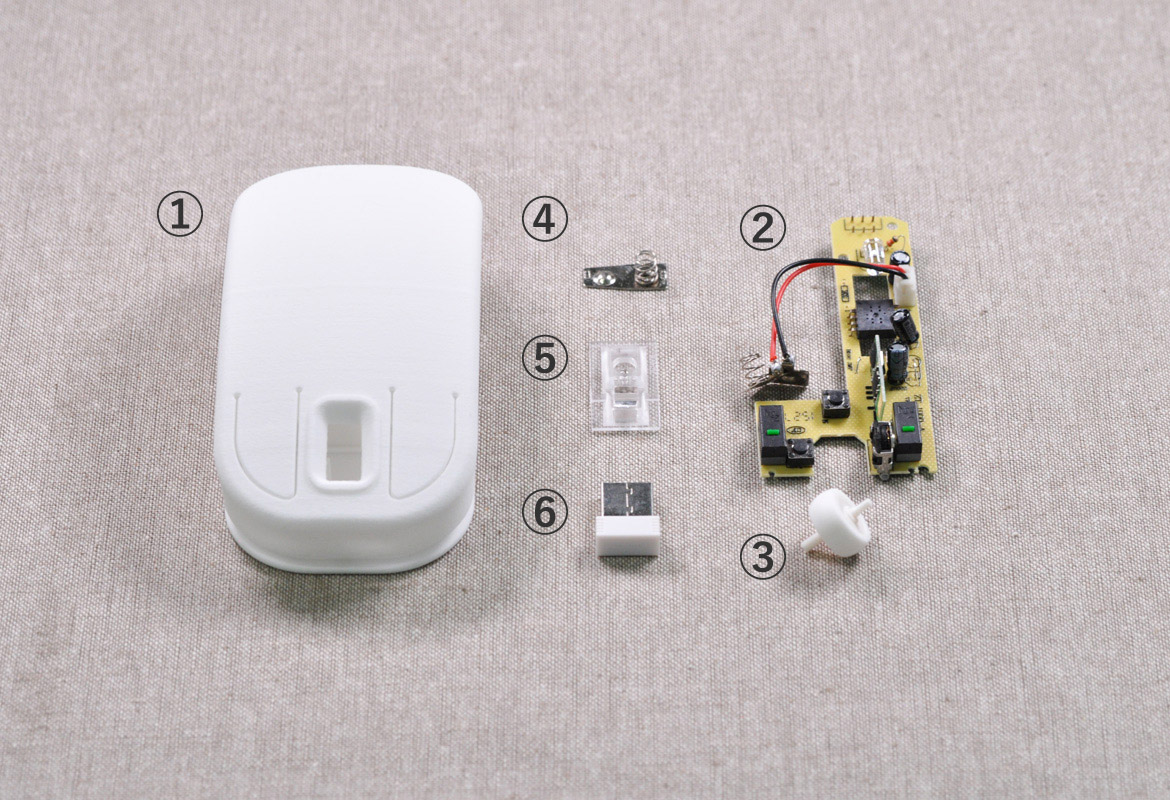

梱包からパーツ一式を取り出して、付属品を確認します。

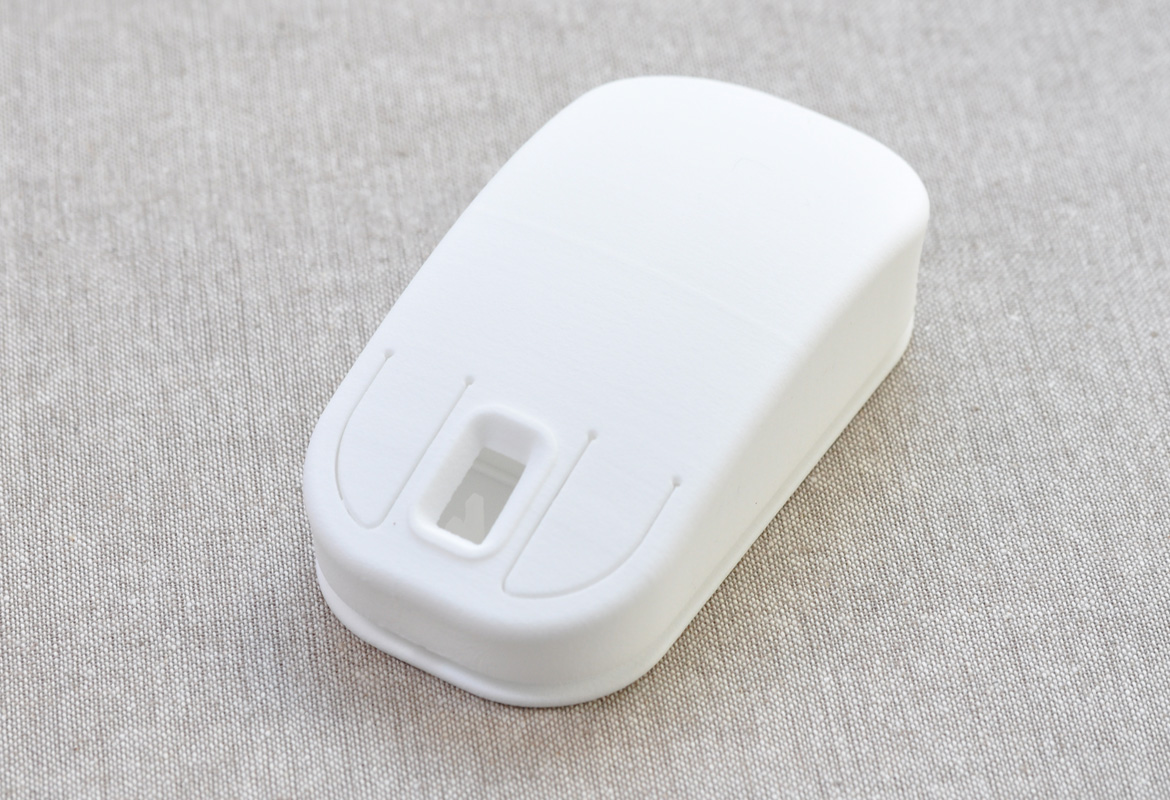

1.3Dプリントパーツ
(ベース、カバー、電池カバーが一体化しています)
2.マウス基板
3.スクロールホイール
4.電池端子
5.偏光パーツ
6.USBレシーバー

1.2

3Dプリントパーツの切り離し

一体化している3Dプリントパーツをニッパーで切り離してゆきます。

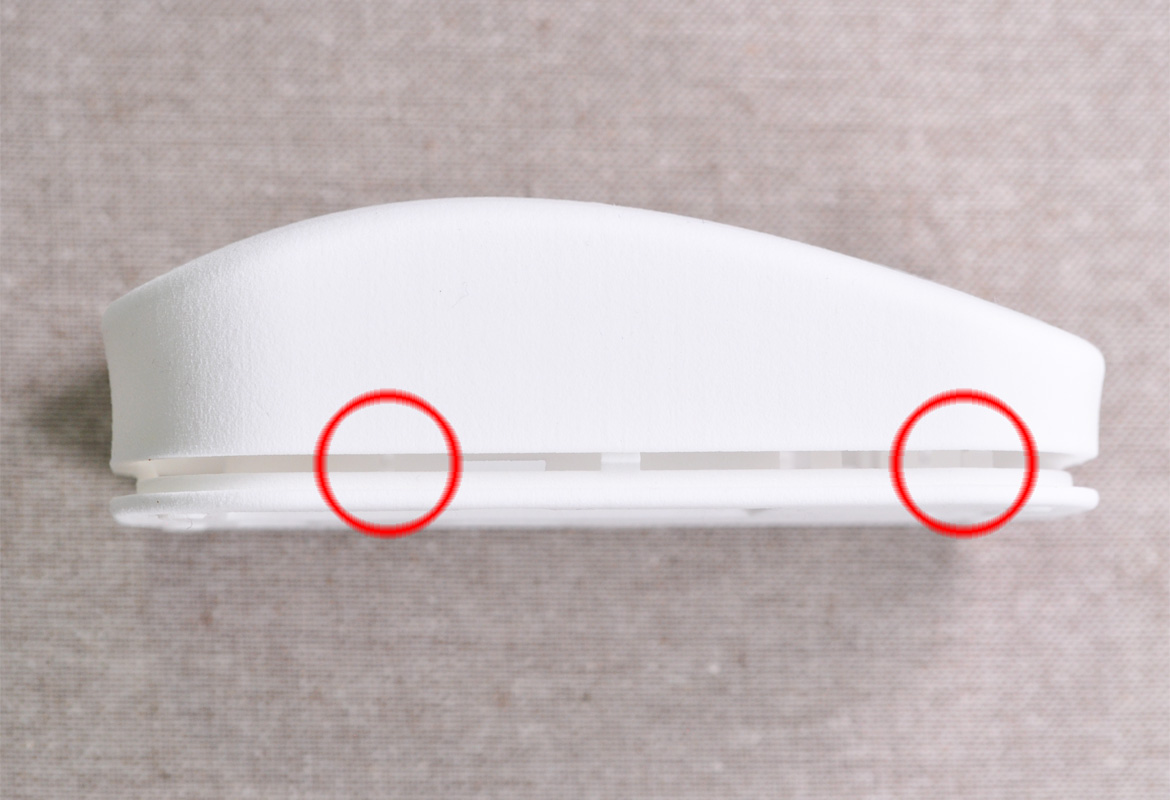

赤く囲ってある部分(4ヵ所)にあるカバーとベースの結合部があります。

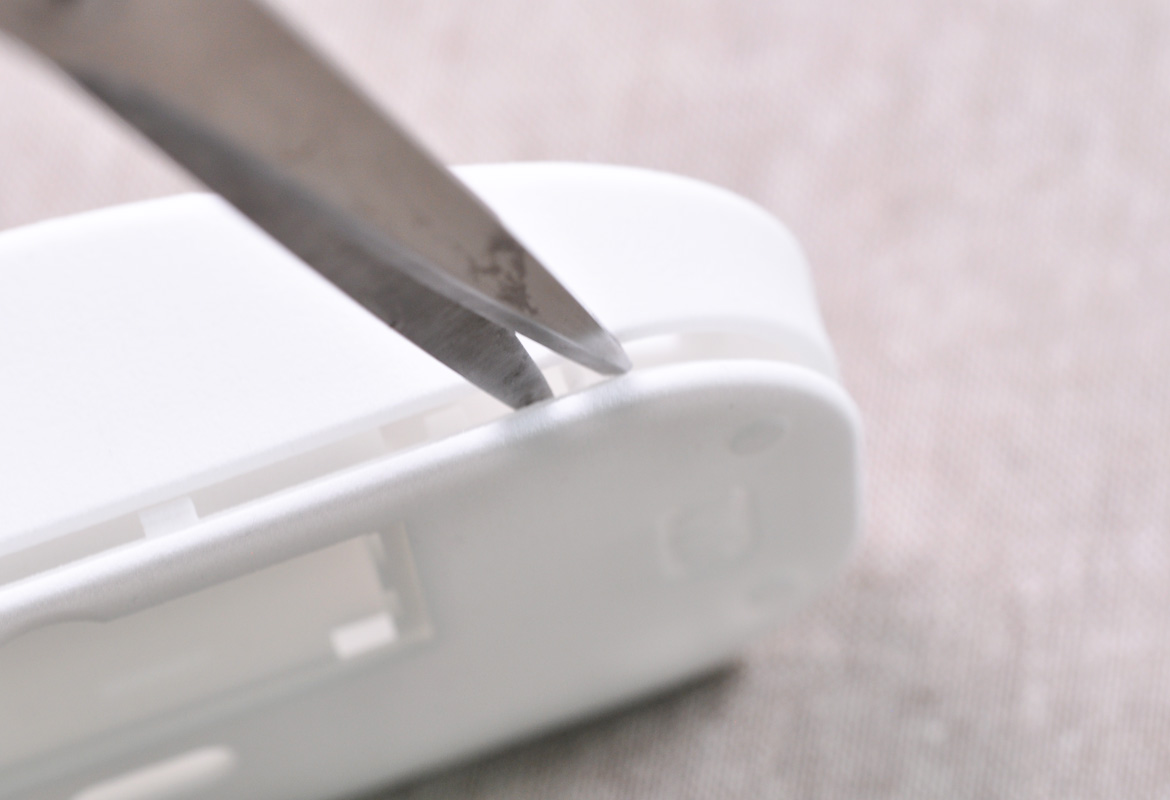

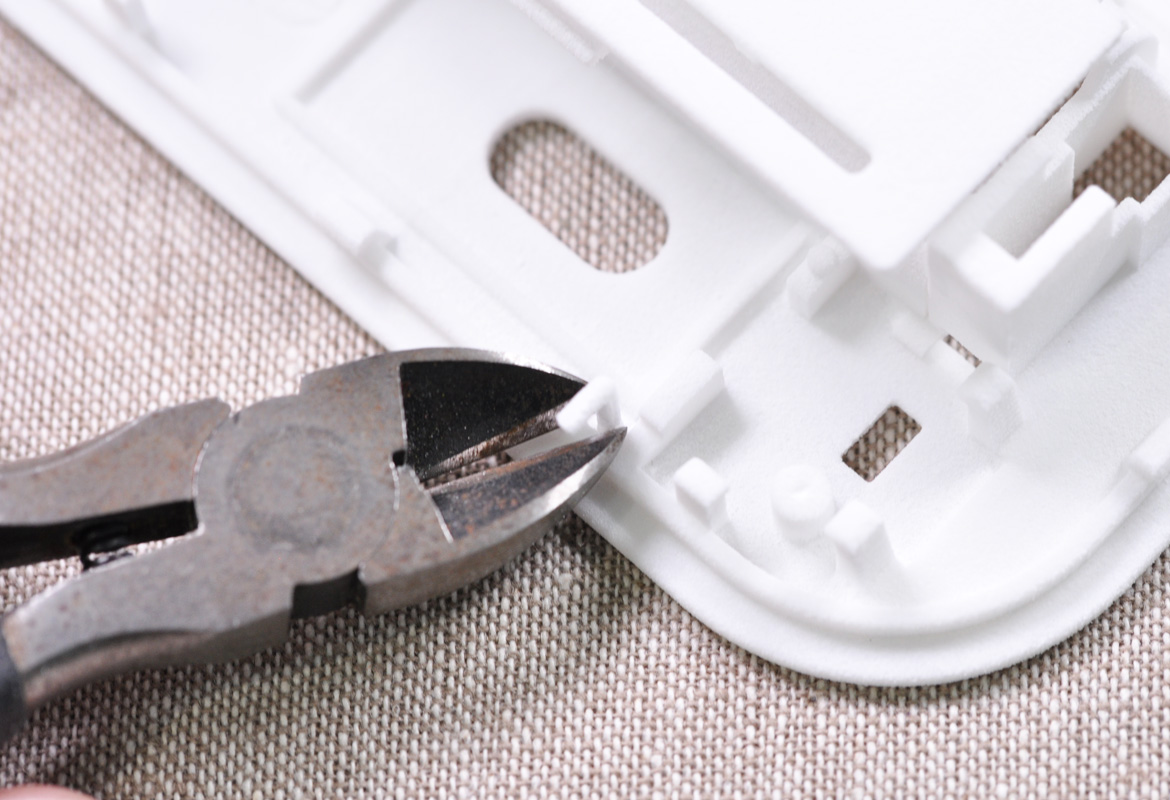

接合部をニッパーまたはハサミで切断します。

切り離した接合部はニッパーやカッターで、きれいにバリを取っておきます。接合部が残っていると、カバーをする際に当たって、カバーが上手くはまらなくなることがあります。

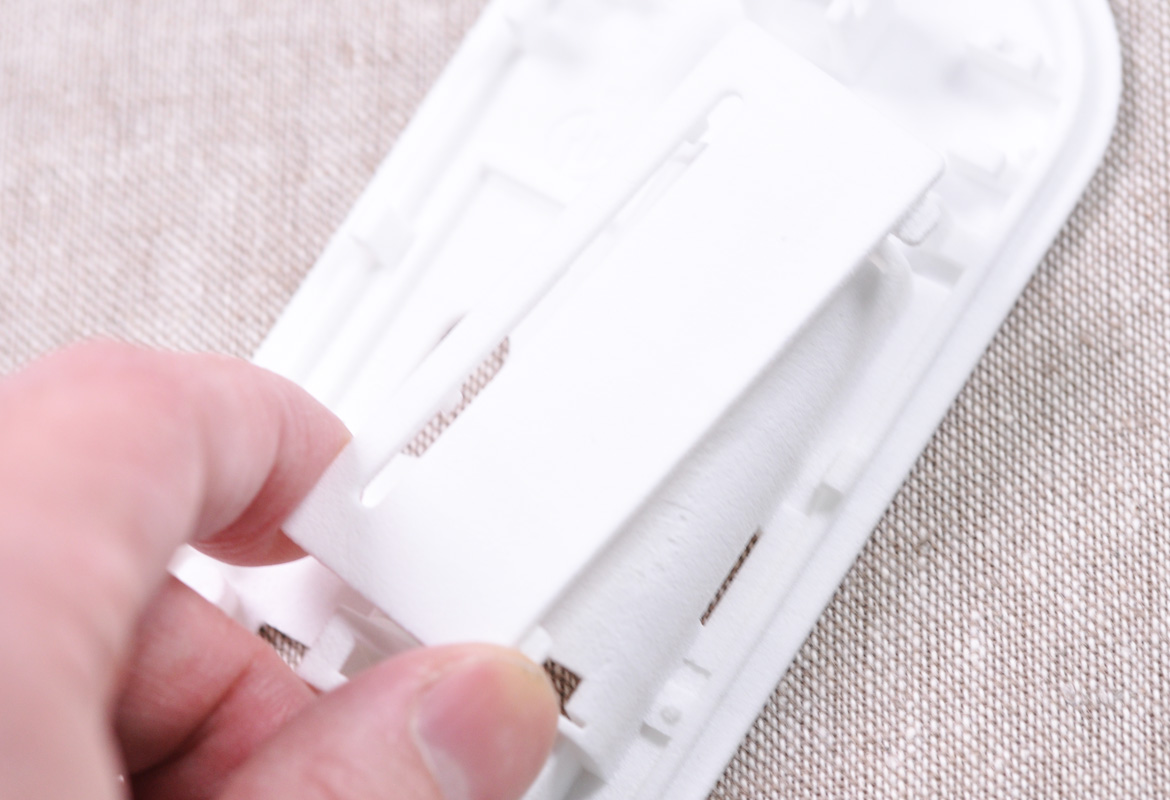

次に電池カバーも切り離してください。電池カバーはベースに一点で接合しているため、手でねじって切り離すことができます。

1.3

パーツの組み立て

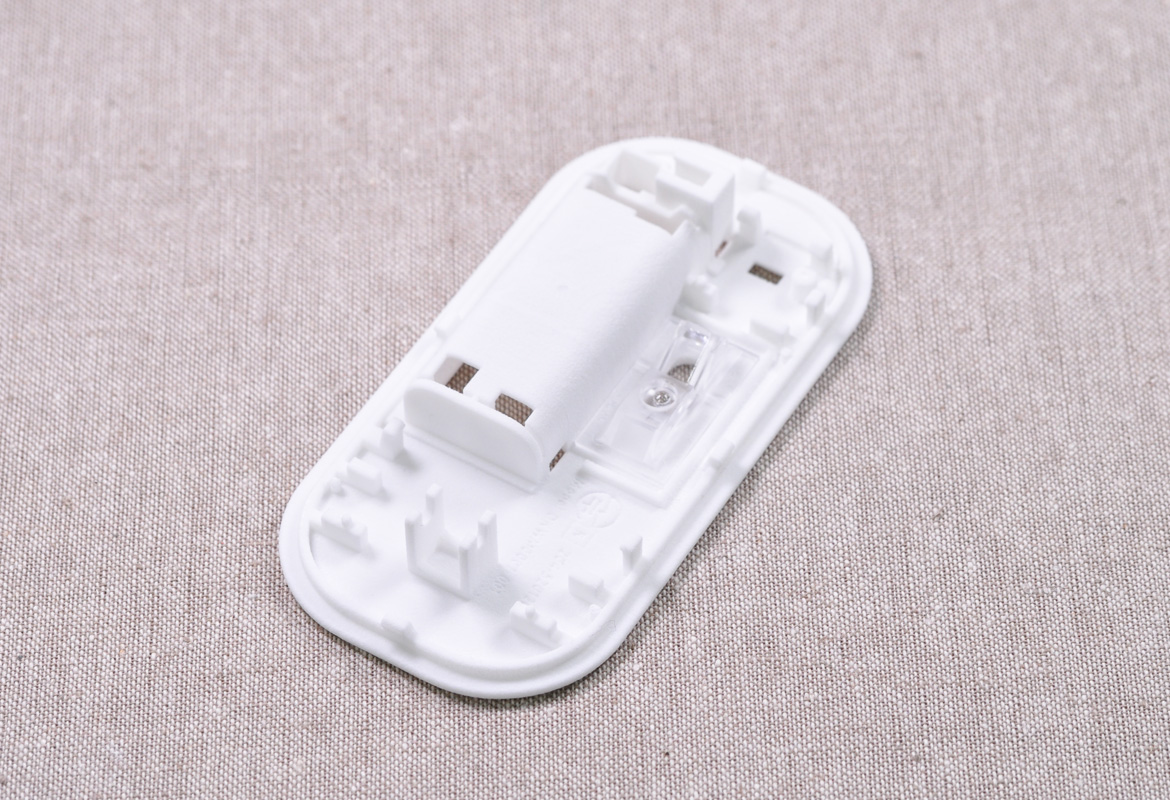

ベースを平らな面に置き、ベース上の四角い枠状の箇所に入るように偏光パーツをおきます。
偏光パーツは下の画像と同じ向きになるようにしてください。

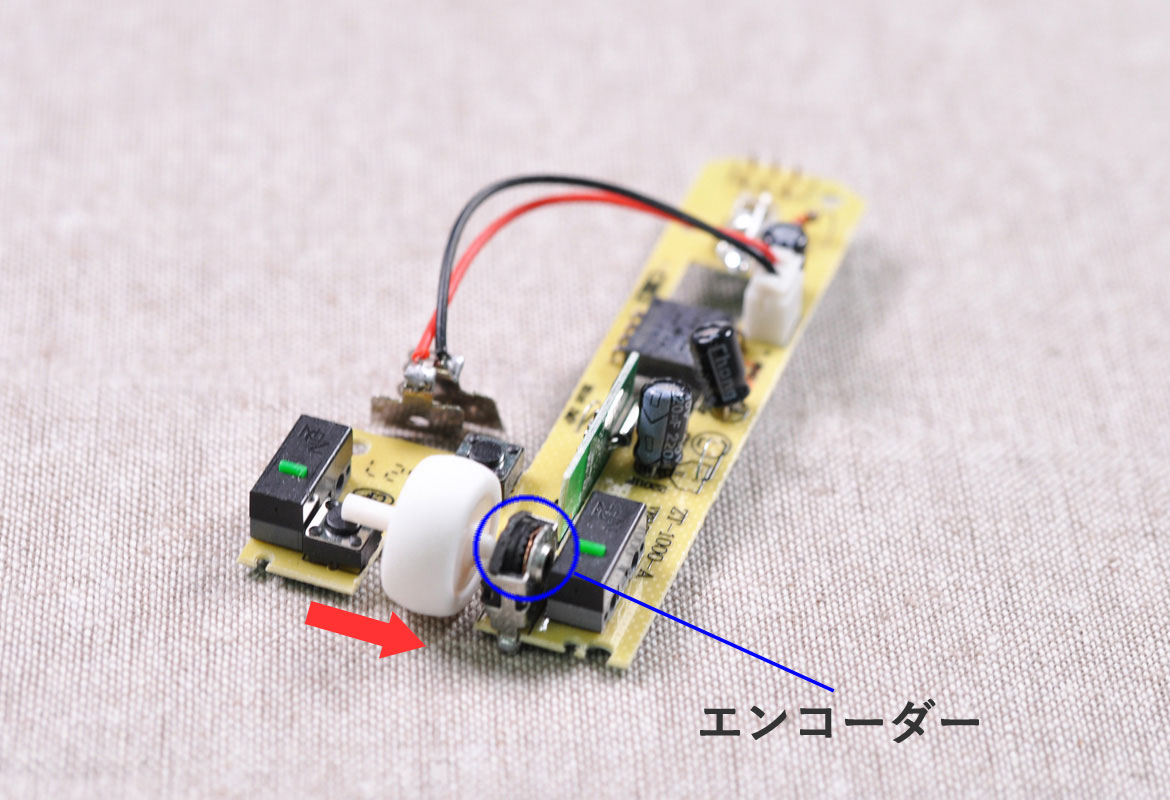

スクロールホイールの細いほうの軸を、マウス基板上のエンコーダーに差し込みます。
嵌合が緩く、スクロールホイールが落ちやすいので注意してください。

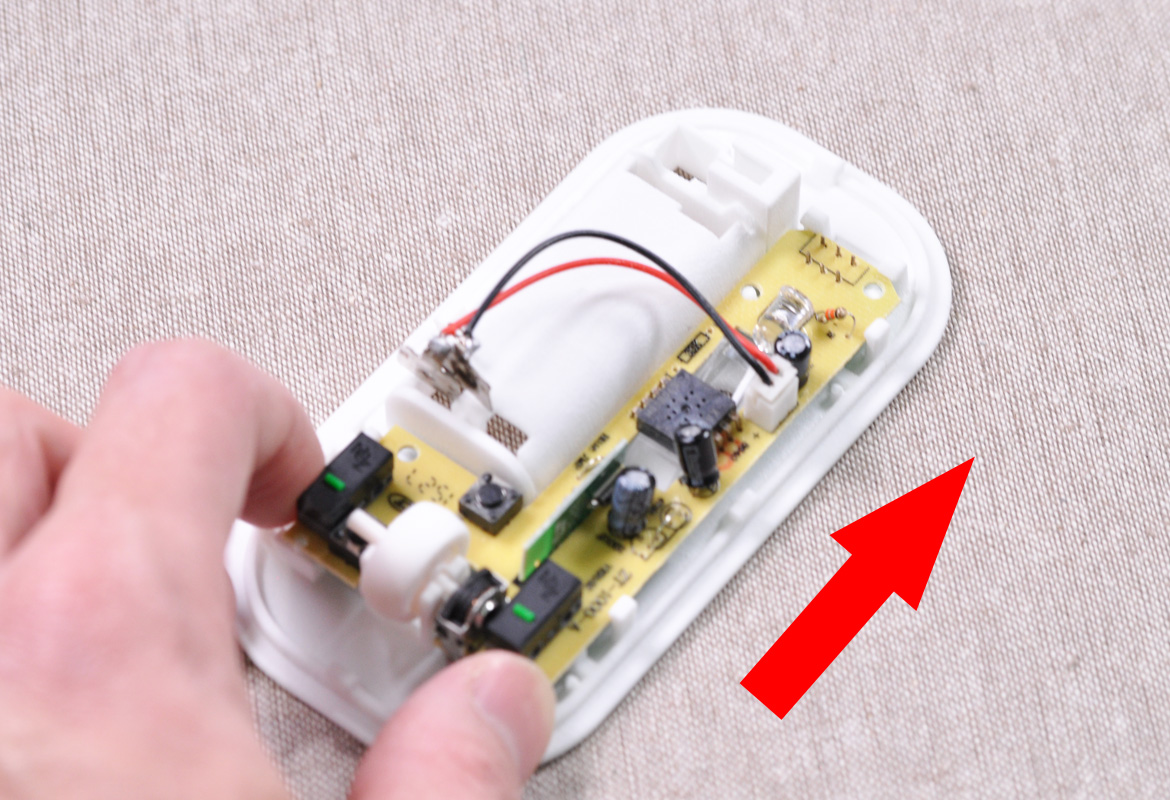

スクロールホイールをはめ込んだ基板を、ベースの爪で固定します。

矢印の向きに基板をベースにスライドさせるようにして置き、5ヶ所のツメの付近の基板を押し込んで、爪が基板をしっかり固定するようにします。

基板をベースに固定する際、同時に偏光パーツを基板とベースで挟み込むので、基板上の光学モジュールの凸部分が偏光パーツの凹とちょうどはまるように、偏光パーツの位置を調整してください。

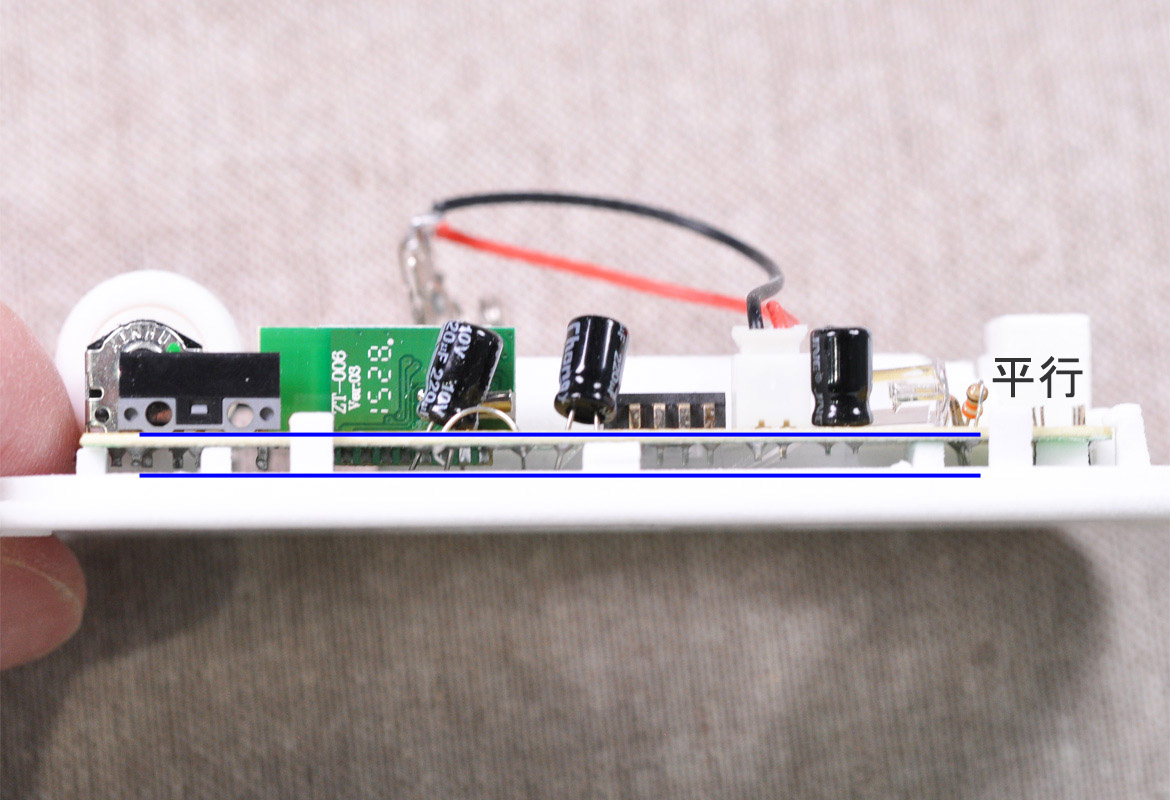

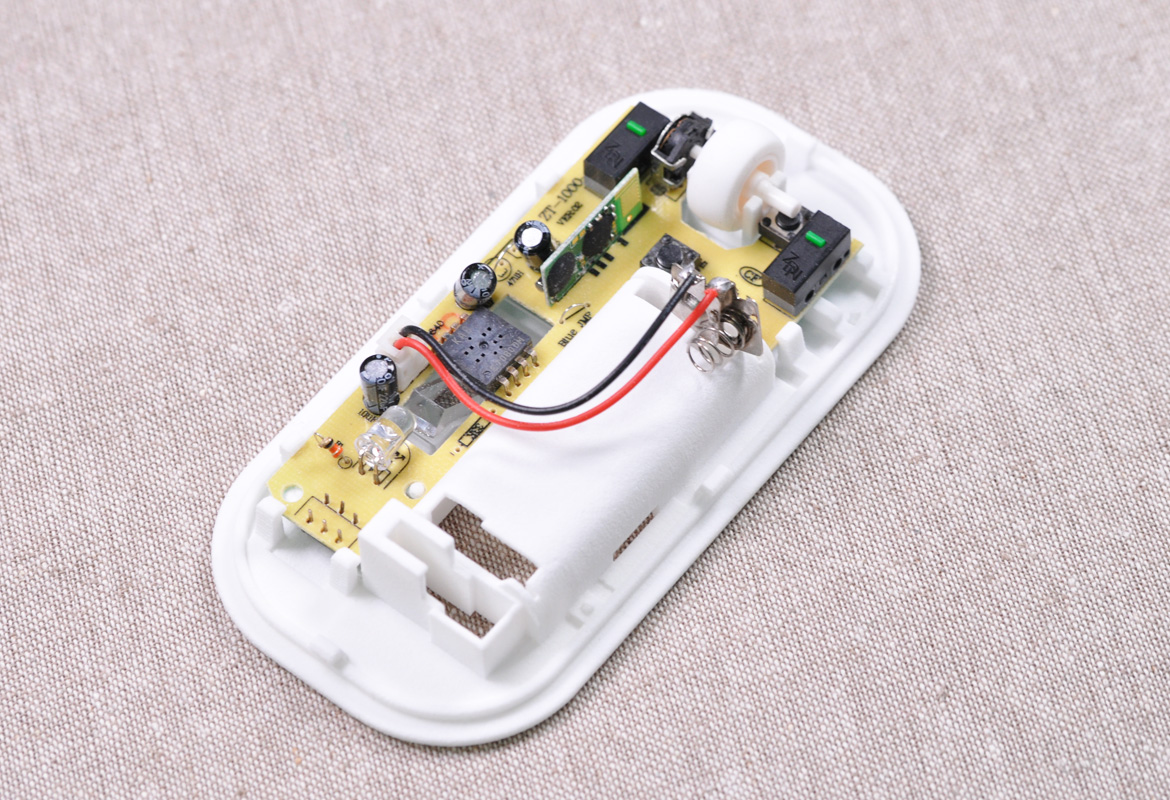

基板が正しく固定されているか、偏光パーツが正しく挟み込まれているかを確認するために、
基板がベースと平行になっているかどうかを確認します。
正しく固定されていない場合、基板が曲がってしまったり、ベースから浮いてしまったような状態になってしまいます。

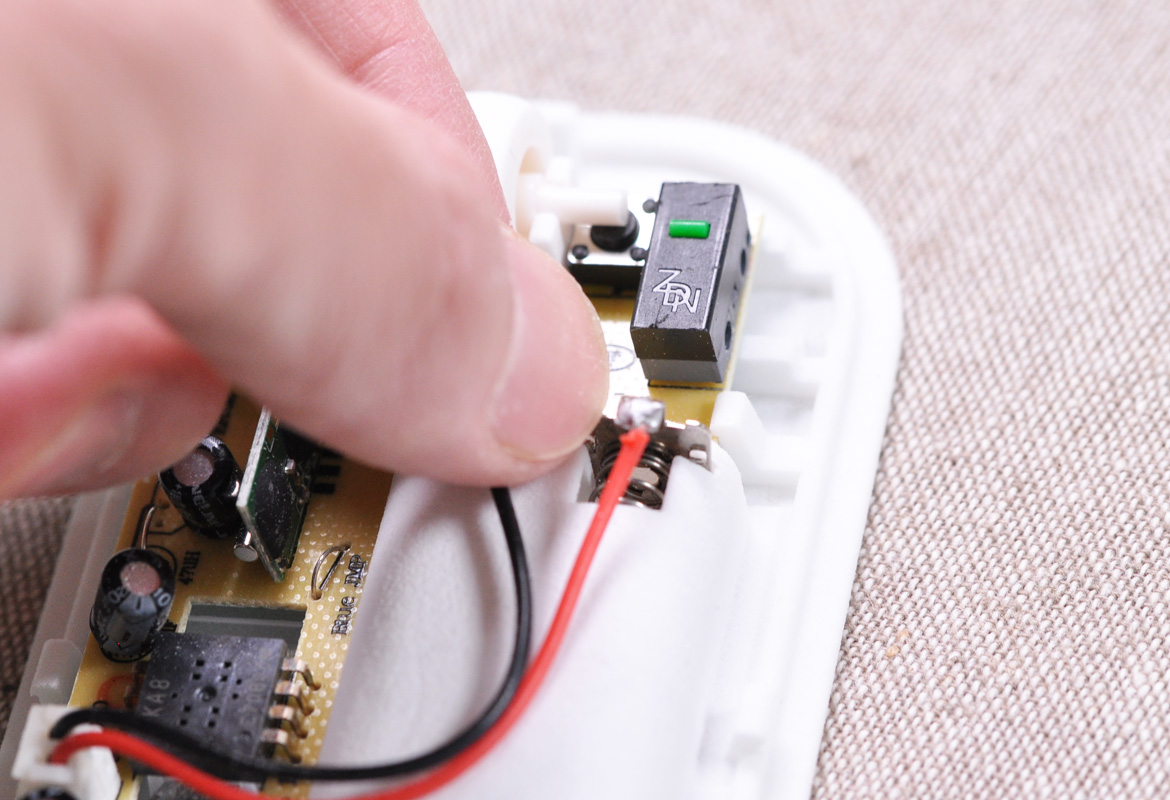

基板のコネクタに嵌合された電池端子をベースに取り付けます。
バネのついた端子が外側、バネのないほうを内側に差し込みます。

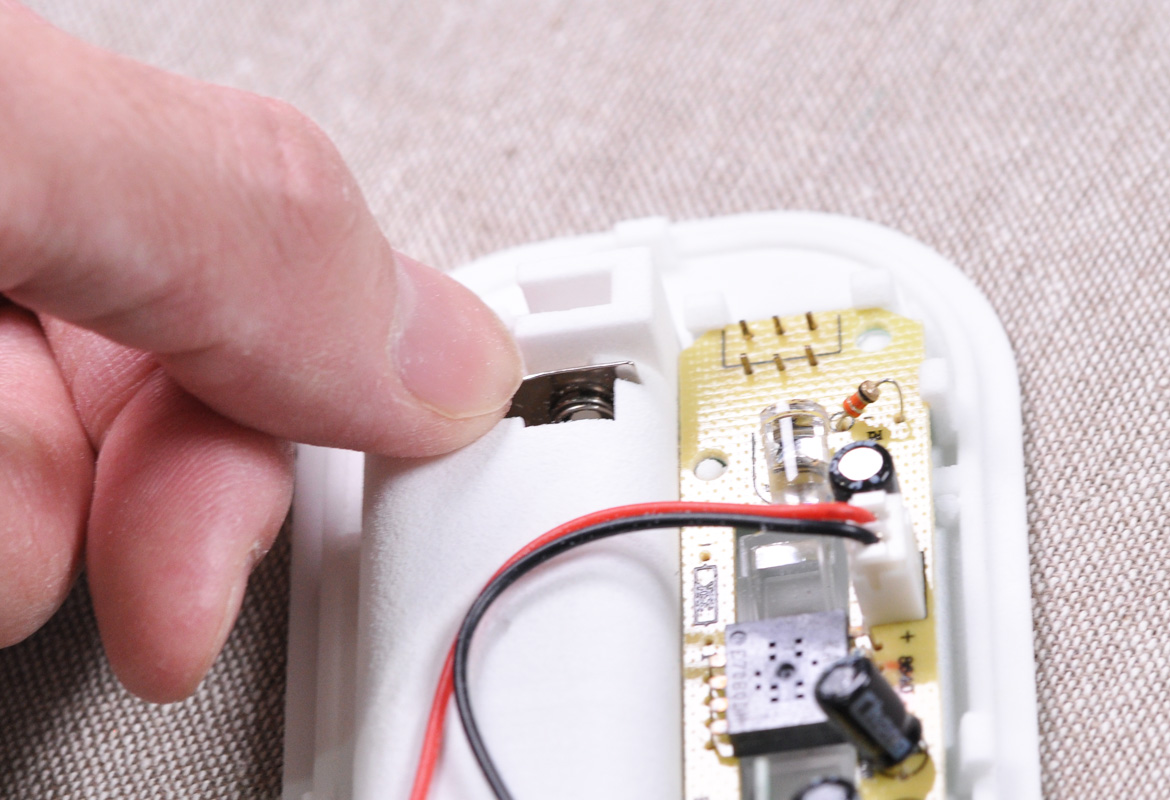

電池端子をもう一方に取り付けます。
バネのついたほうが内側になるようにします。

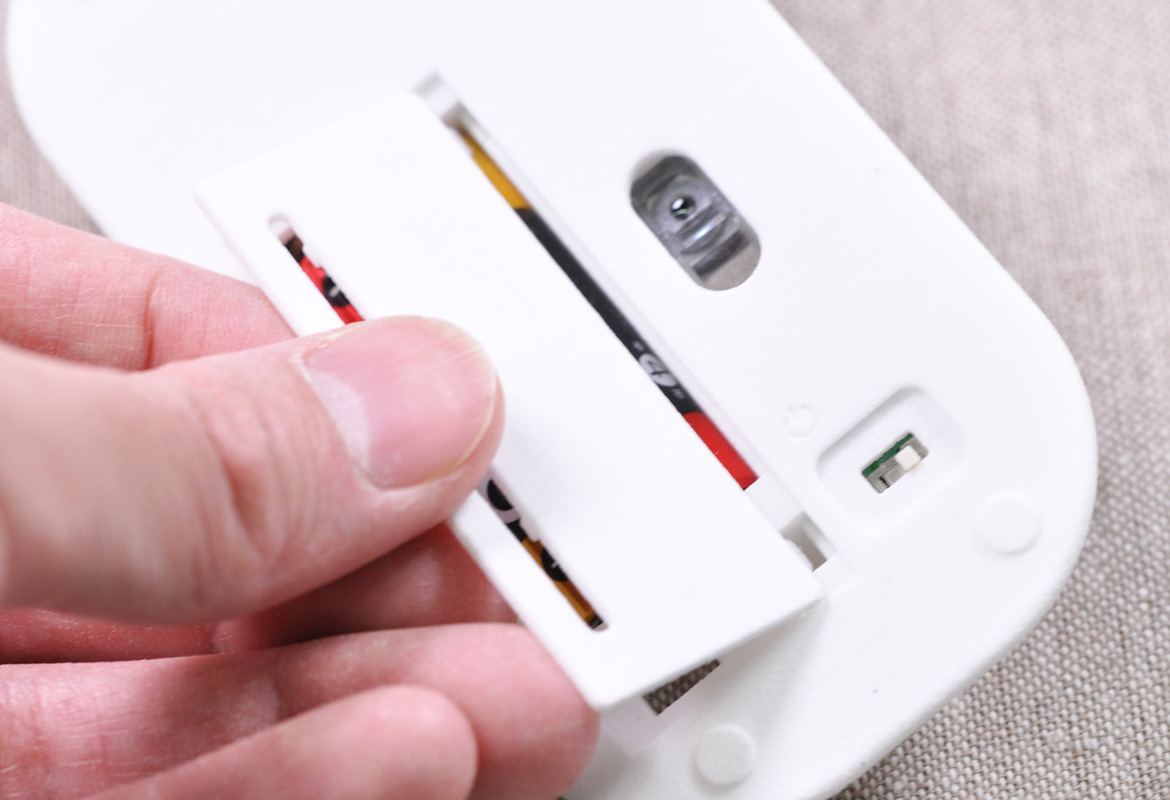

単4電池2本(別売)を入れて、電池カバーをしてください。

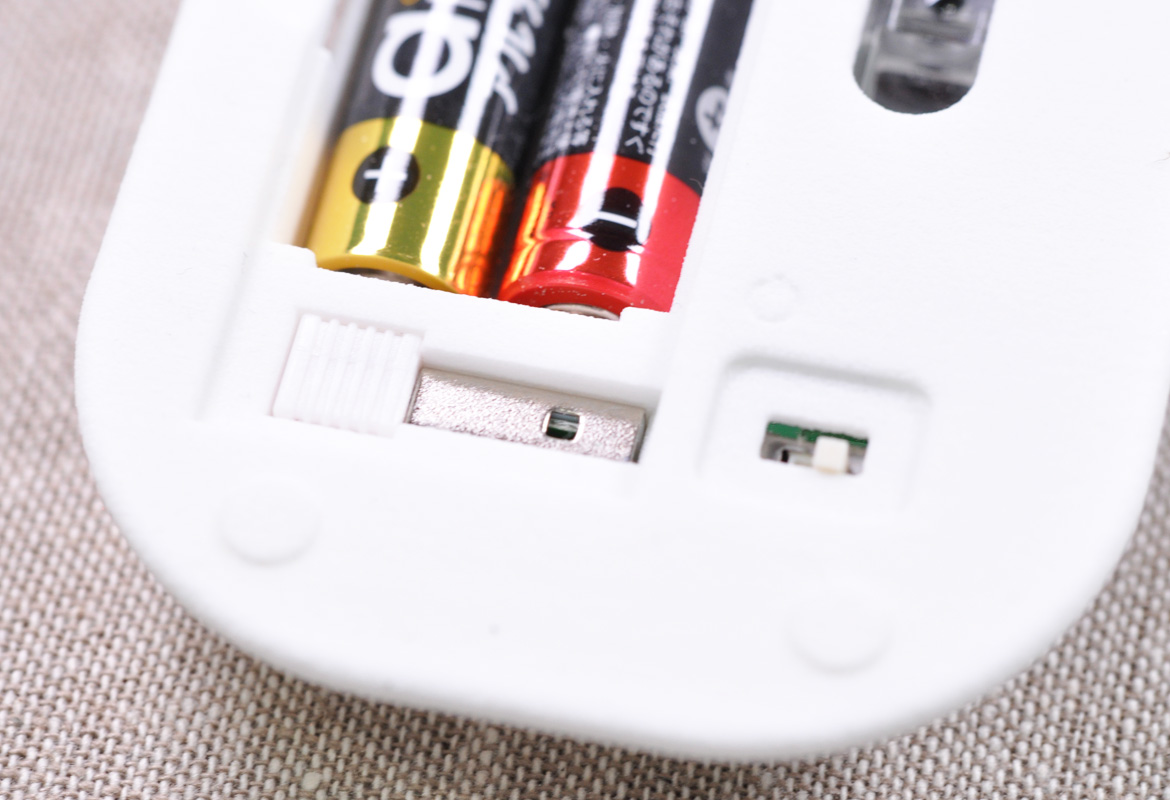

カバー内にはUSBレシーバーを収納するスペースがあります。USBレシーバーを使用しないときは、こちらに収納してください。

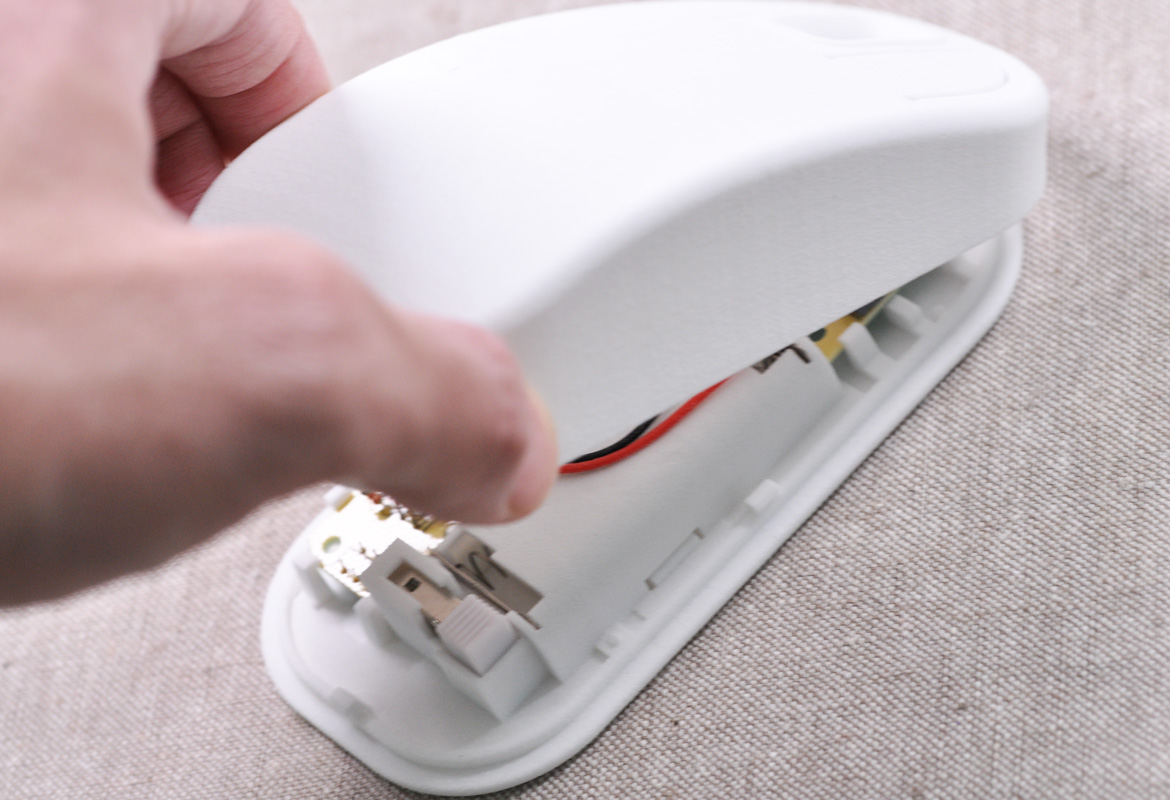

カバーをベースに取り付けます。

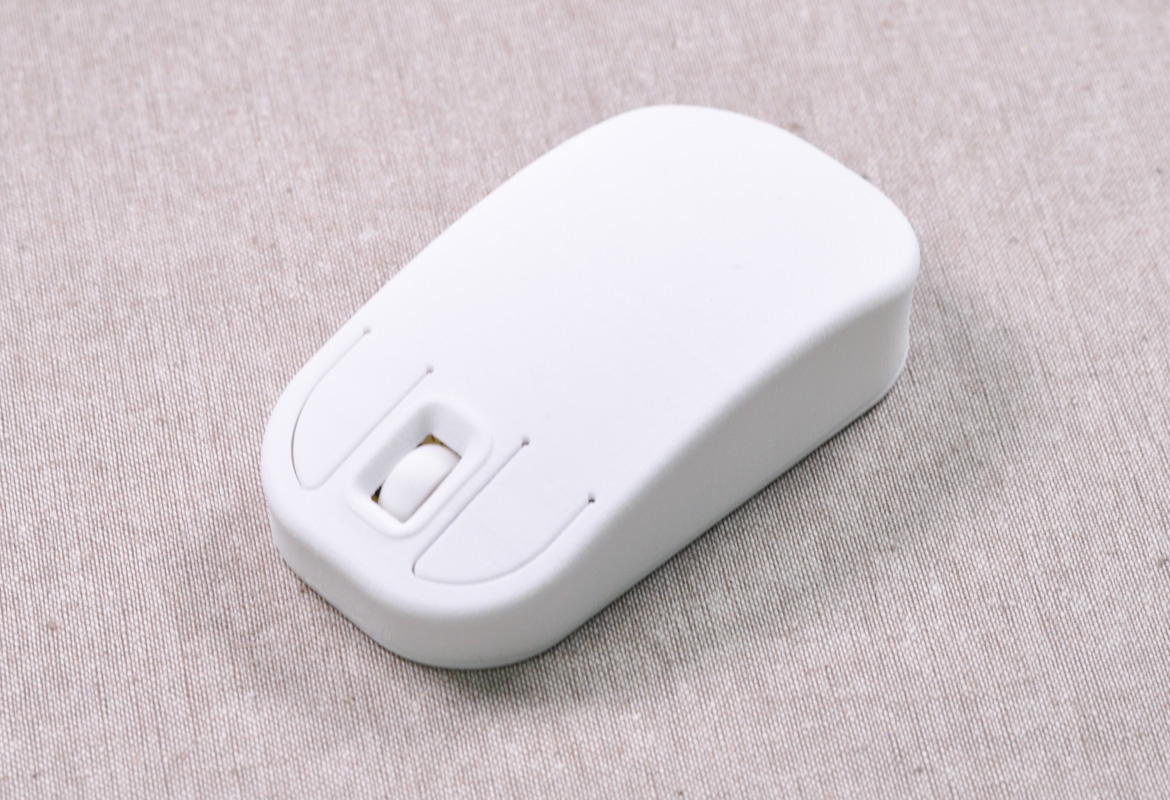

これで組立は完了です。
